Isoladores de suspensão do tipo normal
01
Isolador de porcelana para suspensão a disco 52-2
vídeo

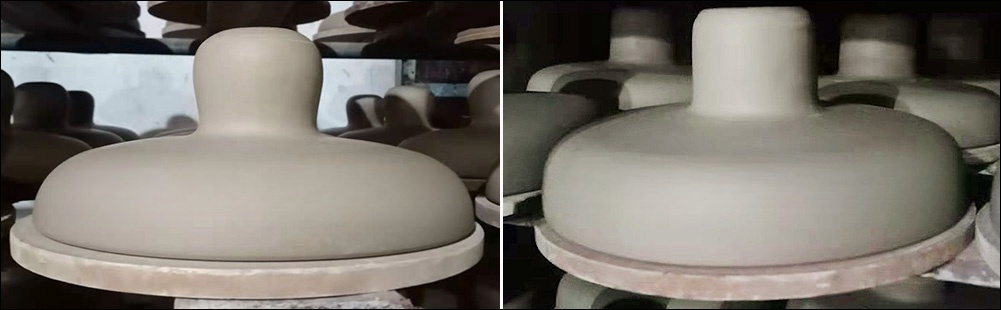

Descrição do produto
Norma: ANSI C29.2 (Norma Nacional Americana para isoladores de suspensão)
Tipo: Design de pino e tampa (suspensão a disco)
Classificação mecânica: resistência máxima à tração de 52 kN (≈11.700 lbf)
Características elétricas:
Descarga disruptiva a seco: 110 kV
Descarga disruptiva úmida: 80 kV
Resistência a impulsos: 150 kV
Dimensões:
Diâmetro: ≈254 mm (10")
Altura: ≈146 mm (5,75")
Distância de fuga: ≈305 mm (12")
Material: Porcelana de alumina de alta resistência com esmalte liso.
Acoplamento: padrão de esfera e soquete de 12 mm
Aplicações principais
Linhas de transmissão de 69-138 kV (tipicamente 4-8 discos por string)
Aplicações sem saída em nível de distribuição
Suportes de barramento de subestação
Instalações de linhas de energia industrial
Áreas com níveis moderados de poluição
Vantagens de desempenho
Confiabilidade mecânica
1. Capacidade comprovada de 52 kN para suportar cargas pesadas em condutores (ACSR, AAAC)
2. Design robusto que suporta cargas de vento/gelo na maioria dos climas.
Desempenho Elétrico
1. Propriedades dielétricas consistentes em toda a faixa de temperatura (-40°C a +60°C)
2. Excelente resistência a perfurações
características
Características de durabilidade
Corpo de porcelana resiste a:
1. Degradação por UV
2. Efeitos da Covid-19
3. Tensões de ciclo térmico
Os acessórios de aço galvanizado resistem à corrosão.
1. Benefícios de manutenção
2. Inspeção visual fácil para detecção de danos.
3. Substituição simples de discos individuais
4. Limpeza possível com métodos padrão
Considerações sobre o projeto de cordas
Configurações típicas:
69 kV: 4-5 discos, 115 kV: 7-8 discos, 138 kV: 8-9 discos
Aplicações no combate à poluição:
Adicione 1 ou 2 discos extras para:
áreas costeiras
Zonas industriais
Ambientes desérticos
especificação
| Isoladores de porcelana de suspensão tipo esfera e soquete (Classe IEC) | ||
| Tipo | XP-70 | |
| Classe IEC | Abr-52 | |
| Tamanho do acoplamento | 16 | |
| Dimensões | ||
| Diâmetro (D) | mm | 255 |
| Espaçamento (H) | mm | 146 |
| Distância de vazamento | mm | 320 |
| Valores mecânicos | ||
| Força combinada de M&E | kn | 70 |
| Força de impacto | Nm | 6 |
| carga de teste de comprovação de rotina | kn | 35 |
| Valores elétricos | ||
| tensão de resistência a seco de frequência de potência | kv | 70 |
| tensão suportável em ambiente úmido de frequência de potência | kv | 40 |
| Tensão suportável de impulso de raio seco | kv | 100 |
| tensão de perfuração de frequência de potência | kv | 110 |
| Dados de tensão de influência de rádio | ||
| Tensão de teste RMS em relação ao terra | kv | 10 |
| RIV máximo a 1000 kHz | μv | 50 |
| Dados de embalagem e envio | ||
| Peso líquido aproximado | kg | 4,7 |
| Cor | Marrom | |
