Bucha do transformador de baixa tensão
01
Isoladores de bucha para transformador DIN 1KV1250
vídeo

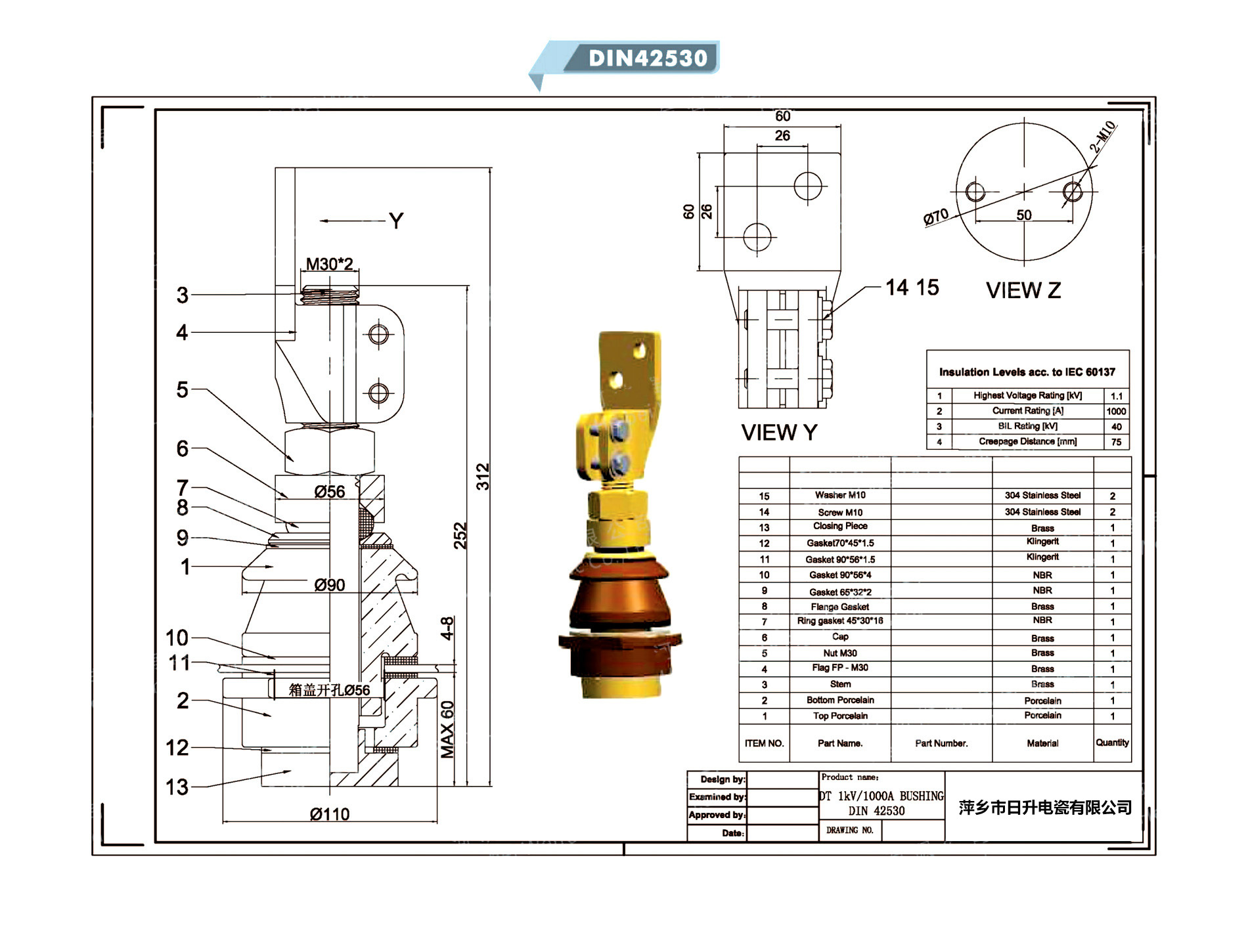

Descrição do produto
O isolador de bucha para transformador DIN 1KV1250 é um componente elétrico que atende ao padrão DIN.
Tensão nominal: 1 kV
Corrente nominal: 1250A
Distância de deslizamento: Mínimo 75 mm
As buchas DT 1KV250 compartilham as mesmas características e especificações fundamentais das buchas DIN 1KV250, visto que são normalmente fabricadas de acordo com as mesmas normas DIN (principalmente DIN 42530). Estas incluem:
Material: O corpo isolante é quase sempre feito de porcelana (frequentemente especificada como porcelana com alto teor de alumínio, como a C120), com condutores de latão ou cobre.
Tensão nominal: 1 kV
Tensão suportável a impulsos de raio (BIL): Normalmente em torno de 20 kV.
Tensão suportável em frequência de rede: geralmente em torno de 0 kV (em condições secas e úmidas).
Classificação atual: 1250 A.
Distância de rastejamento Para uma classificação de 1kV/1250A, o mínimo é de 75 mm. Essa distância ao longo da superfície do isolador evita a formação de arcos elétricos.
Conformidade com os padrões: Em conformidade com a norma DIN 42530 e, por vezes, com a DIN 40680 (para materiais/testes).
Montagem e Vedação: Projetado para transformadores imersos em óleo, com flanges e juntas apropriadas para uma instalação segura e à prova de vazamentos.
Uso
A utilização dos isoladores de bucha para transformadores DT 1KV1250 é idêntica à das buchas DIN 1KV1250:
Transformadores de distribuição imersos em óleo: São a escolha padrão para fornecer um caminho isolado para condutores elétricos no lado de baixa tensão de transformadores de distribuição imersos em óleo.
Instalações internas e externas: Adequadas para diversas condições ambientais.
Conexões de baixa tensão: Utilizadas para conectar os enrolamentos internos de baixa tensão do transformador às linhas de energia externas de baixa tensão ou ao painel de distribuição.
especificação
| As buchas são fabricadas de acordo com as normas DIN 42530, 42539, 42531, 42532, 42533 e 42534. | |||||||||
| NÚMERO DA PEÇA | DESCRIÇÃO | Classificação de tensão (kV) | Classificação I (A) | TAMANHO DO FURO DO TANQUE mm | BIL(KV) | PF SECO | PF MOLHADO | Arrepiante | CONECTOR DE HASTE |
| DT 1/250 | DIN 42530 1/250 | 1KV | 250 | - | - | - | - | 60 | M12 |
| DT 1/630 | DIN 42530 1/630 | 1KV | 630 | 45 | - | - | - | 75 | M20 |
| DT 1/1000 | DIN 42530 1/1000 | 1KV | 1000 | 56 | - | - | - | 75 | M30 |
| DT 1/2000 | DIN 42530 1/2000 | 1KV | 2000 | 70 | - | - | - | 75 | M42 |
| DT 1/3150 | DIN 42530 1/3150 | 1KV | 3150 | 90 | - | - | - | 75 | M48 |
| DT 3/250 | DIN 42539 3/250 | 3KV | 250 | 39 | 40 | 14 | 10 | 120 | M12 |
| DT 3/630 | DIN 42539 3/630 | 3KV | 630 | 45 | 40 | 14 | 10 | 120 | M20 |
| DT 3/1000 | DIN 42539 3/1000 | 3KV | 1000 | 56 | 40 | 14 | 10 | 125 | M30 |
| DT 3/2000 | DIN 42539 3/2000 | 3KV | 2000 | 70 | 40 | 14 | 10 | 125 | M42 |
| DT 3/3150 | DIN 42539 3/3150 | 3KV | 3150 | 90 | 40 | 14 | 10 | 125 | M48 |
| DT 3/4500 | DIN 42539 3/4500 | 3KV | 4500 | 119 | 40 | 14 | 10 | 130 | M55 |
| DT 3/6500 | DIN 42539 3/6500 | 3KV | 6500 | 119 | 40 | 14 | 10 | 130 | M75 |
| 10NF250 | DIN 42531 10NF250 | 12 kV | 250 | 78 | 75 | 28 | - | 305 | M12 |
| 10NF630 | DIN 42532 10NF630 | 12 kV | 630 | 90 | 75 | 28 | - | 305 | M20 |
| 10NF1000 | DIN 42533 10NF1000 | 12 kV | 1000 | 110 | 75 | 28 | - | 295 | M30 |
| 10NF2000 | DIN 42533 10NF2000 | 12 kV | 2000 | 135 | 75 | 28 | - | 295 | M42 |
| 10NF3150 | DIN 42533 10NF3150 | 12 kV | 3150 | 135 | 75 | 28 | - | 295 | M48 |
| 20NF250 | DIN 42531 20NF250 | 24 kV | 250 | 78 | 125 | 50 | - | 450 | M12 |
| 20NF630 | DIN 42532 20NF630 | 24 kV | 630 | 90 | 125 | 50 | - | 440 | M20 |
| 20NF1000 | DIN 42533 20NF1000 | 24 kV | 1000 | 110 | 125 | 50 | - | 445 | M30 |
| 20NF2000 | DIN 42533 20NF2000 | 24 kV | 2000 | 135 | 125 | 50 | - | 445 | M42 |
| 20NF3150 | DIN 42533 20NF3150 | 24 kV | 3150 | 135 | 125 | 50 | - | 445 | M48 |
| 30NF250 | DIN 42531 30NF250 | 36KV | 250 | 78 | 170 | 70 | - | 607 | M12 |
| 30NF630 | DIN 42532 30NF630 | 36KV | 630 | 90 | 170 | 70 | - | 662 | M20 |
| 30NF1000 | DIN 42533 30NF1000 | 36KV | 1000 | 110 | 170 | 70 | - | 635 | M30 |
| 30NF2000 | DIN 42533 30NF2000 | 36KV | 2000 | 135 | 170 | 70 | - | 635 | M42 |
| 30NF3150 | DIN 42533 30NF3150 | 36KV | 3150 | 135 | 170 | 70 | - | 635 | M48 |
