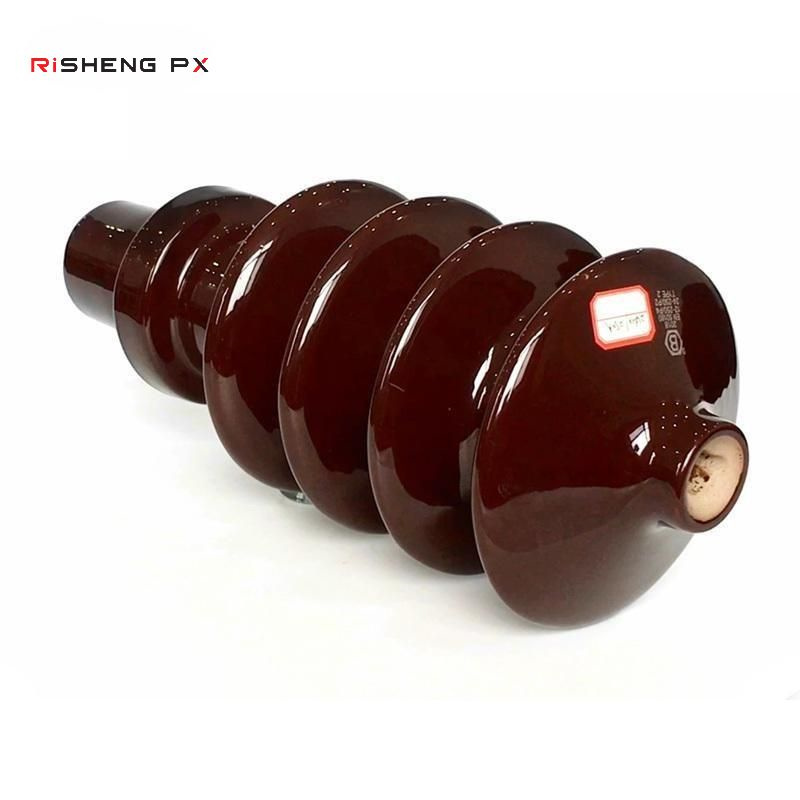

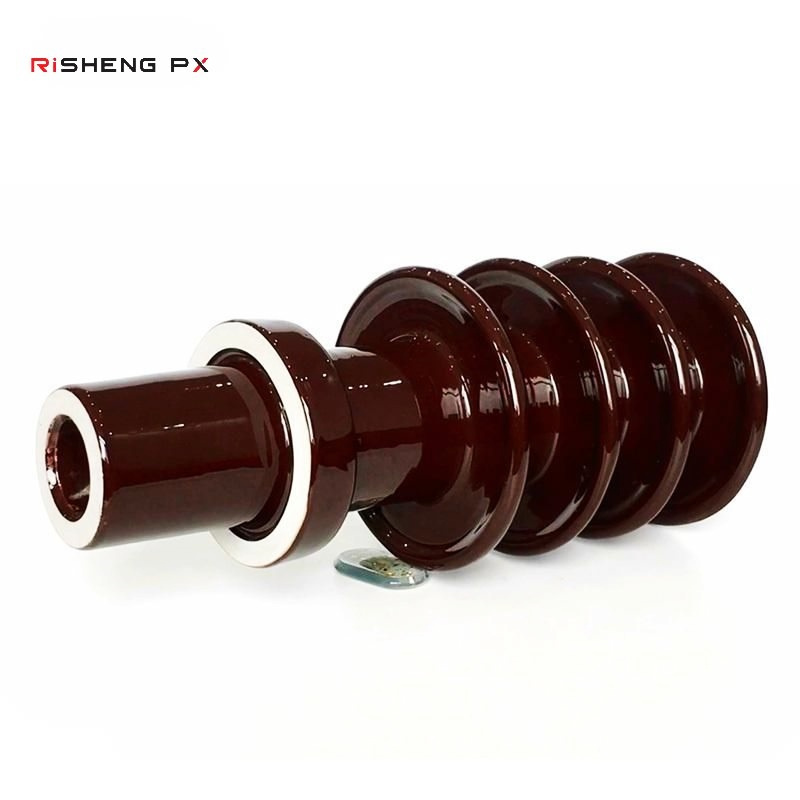

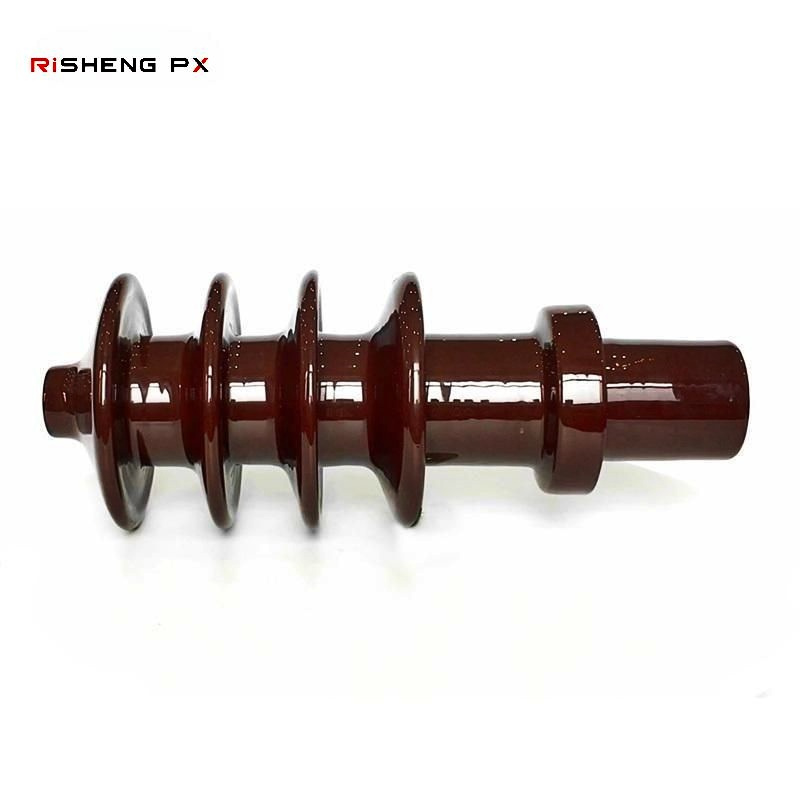

Bucha do transformador EN 24kV250A tipo 2

Altura = 385 mm

D=150mm

Distância de deslizamento: Mín. 525 mm

Tensão nominal: 24 kV

Corrente nominal: 250A

Tensão suportável à frequência da rede elétrica (em ambiente seco): 70 kV

Padrão

EN - Indica conformidade com as normas europeias (normas desenvolvidas por organismos europeus de normalização como o CENELEC). Para buchas deste tipo, a norma EN 50180 ("Buchas até 36 kV e de 250 A a 3,15 kA para transformadores imersos em líquido") é altamente relevante, pois especifica dimensões e tipos para intercambialidade. Os requisitos gerais provavelmente também estão alinhados com a norma EN IEC 60137 ("Buchas isoladas para tensões alternadas acima de 1000 V").

Tensão nominal 24KV

No contexto da norma EN, isso normalmente se refere à tensão máxima do sistema (Um). A tensão nominal correspondente do sistema (Un) é geralmente de 20 kV.

Corrente nominal 250A

Esta é a corrente contínua nominal (Ir) que a bucha pode suportar.

O Tipo 2 refere-se a um tipo de interface específico definido na norma EN 50180. As buchas do Tipo 2 possuem dimensões padronizadas, principalmente para o flange de fixação e a extremidade inferior (conexão do lado do óleo), garantindo a intercambialidade entre produtos de diferentes fabricantes que estejam em conformidade com a norma. Para a classificação de 24 kV 250 A, as dimensões do Tipo 2 são geralmente baseadas nas definidas historicamente na norma alemã DIN 42531.

Este é um bujão para transformador projetado de acordo com as normas europeias (EN) para uso em transformadores de distribuição imersos em líquido (normalmente óleo mineral). É classificado para sistemas elétricos com tensão nominal de 20 kV (máximo de 24 kV) e pode conduzir continuamente até 250 A.

Aplicativo

Destinado principalmente à instalação externa em transformadores de distribuição utilizados em redes elétricas de 20 kV na Europa e em outras regiões que adotam as normas EN.

Material

Normalmente fabricado com porcelana elétrica de alta qualidade (esmaltada em marrom ou cinza) ou, potencialmente, com materiais compósitos (revestimento de borracha de silicone sobre um núcleo de fibra de vidro).

Função

Proporciona isolamento elétrico confiável, permite a passagem do condutor pelo tanque do transformador, oferece suporte mecânico, serve como ponto de terminação externa e garante a vedação contra o líquido do transformador e o ambiente externo.

Distância de rastejamento

Embora não especificado apenas pela norma "EN 24KV250 Tipo 2", o bujão real terá uma distância de fuga definida (por exemplo, 525 mm ou mais) escolhida com base nas condições ambientais previstas (nível de poluição), de acordo com as normas EN/IEC.
