Bucha do transformador de alta tensão
01

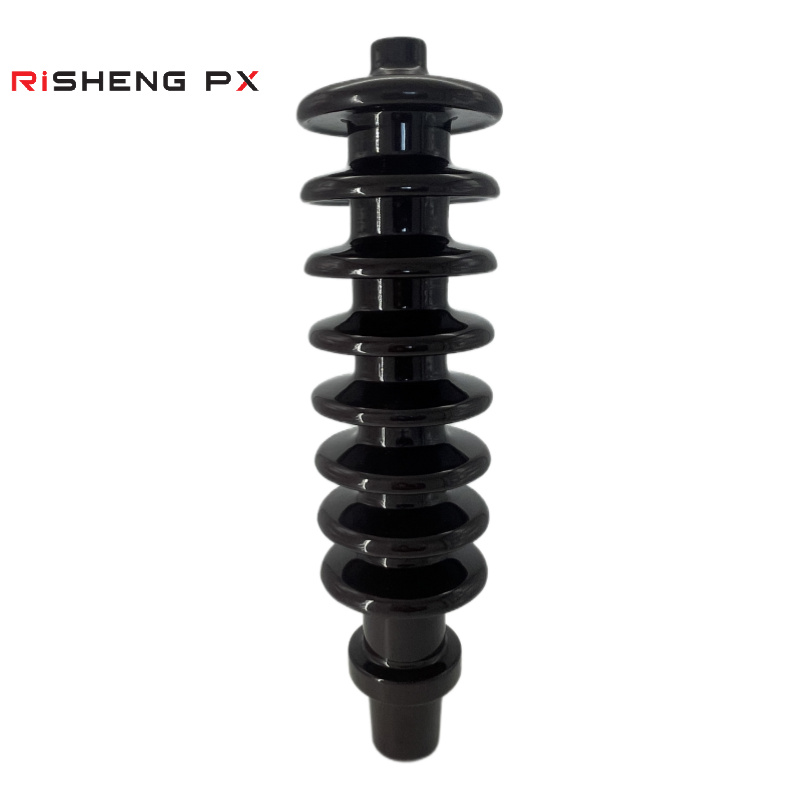

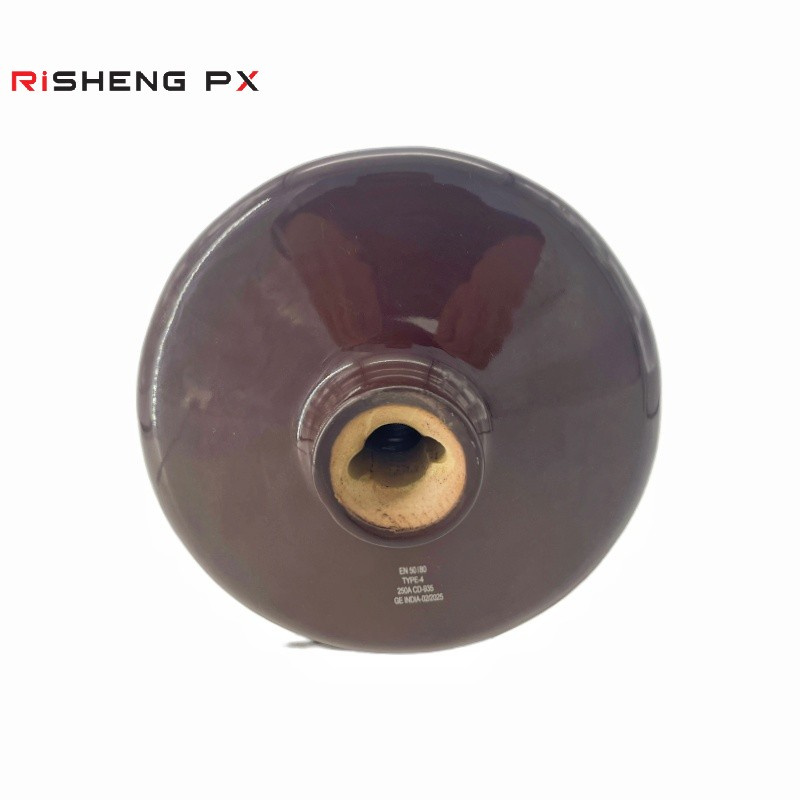

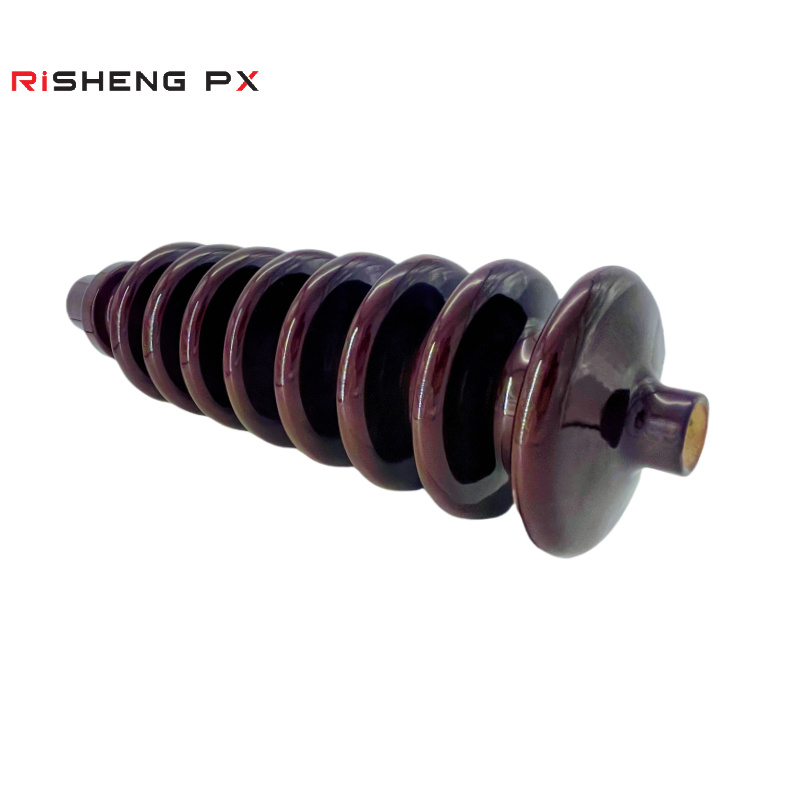

Bucha de transformador EN 36KV250 tipo 4
Vídeo
tamanho
H=500mm
D=150mm
Distância de deslizamento: Mín. 935 mm
Tensão nominal: 36 kV
Corrente nominal: 250A
Tensão suportável à frequência da rede elétrica (em ambiente seco): 85 kV
Tensão suportável a impulsos de iluminação em ambiente seco: 150 kV
Norma: EN - Indica conformidade com as normas europeias. A norma principal que define este tipo é a EN 50180 ("Buchas até 36 kV e de 250 A a 3,15 kA para transformadores imersos em líquido"). Os requisitos gerais provavelmente também atendem à norma EN IEC 60137.
Classificação de tensão: 36 kV - Representa a tensão máxima do sistema (Um). Isso corresponde a uma tensão nominal do sistema (Un) de 33 kV.
Classificação atual: 250A - A corrente contínua nominal (Ir) que o condutor da bucha foi projetado para suportar.
Tipo: Tipo 4 - Isso designa um tipo de interface específico de acordo com a norma EN 50180.
Descrição geral
Aplicativo
Utilizado principalmente para instalação externa em transformadores de distribuição em sistemas elétricos de 36 kV em regiões que seguem as normas EN. É escolhido especificamente quando o projeto do transformador exige a interface de montagem Tipo 4, de maior porte.
Material
Geralmente fabricado com porcelana elétrica de alta qualidade (normalmente esmaltada em marrom ou cinza) ou materiais compósitos (como camadas de borracha de silicone sobre um núcleo de fibra de vidro).
Função
Ele isola de forma confiável o condutor energizado do tanque aterrado, proporciona uma passagem selada para o condutor, oferece suporte mecânico e serve como ponto de conexão externa. A classificação Tipo 3 garante sua compatibilidade com tanques de transformadores preparados com o arranjo de montagem maior correspondente.
Distância de rastejamento
Este parâmetro (por exemplo, 525 mm, 600 mm, 720 mm, 935 mm etc.) deve ser selecionado com base no nível de poluição ambiental esperado no local onde a bucha será instalada, seguindo as diretrizes das normas EN/IEC.
Vantagem Competitiva
1. Oferecemos 2 anos de garantia de qualidade. É um produto seguro para o usuário final.
2. O tipo de bucha para transformador tem um preço muito competitivo.
3. Devido à sua reconhecida qualidade, temos cooperado com as fábricas de transformadores mais renomadas da Europa.
4. Como existem centenas de tipos diferentes de isoladores de bucha para transformadores, incluindo os padrões DIN, BS e AU, já fornecemos a maioria desses tipos, portanto, temos boa experiência em fabricação.
5. Você pode receber seu produto facilmente em um curto período de tempo.
6. Aliás, produtos OEM são oferecidos especialmente.
