Isolador de vidro temperado para suspensão a disco U40B de alta tensão 40kN
Vídeo
especificação

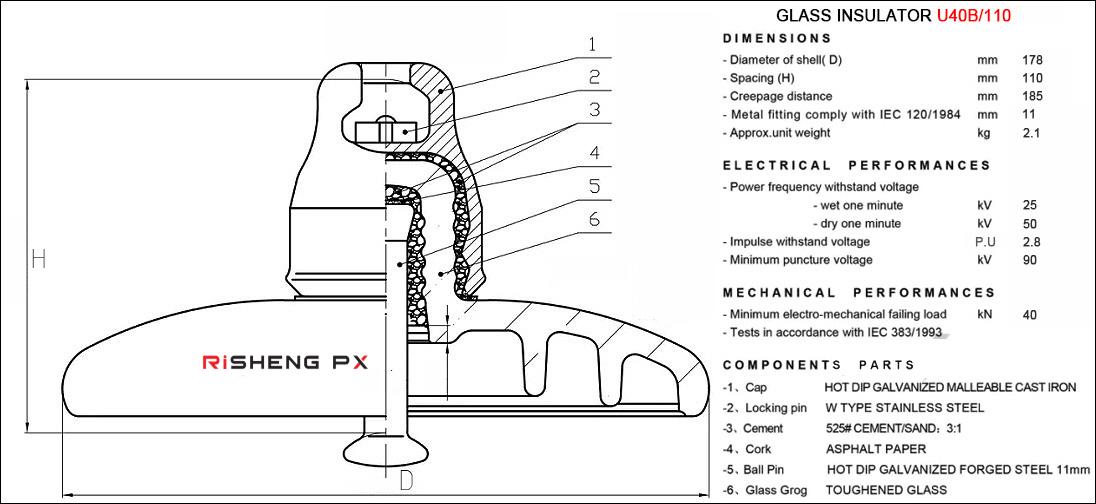

| Designação IEC | U40B/110 | |
| Diâmetro D | mm | 178 |
| Altura H | mm | 110 |
| Distância de rastejamento L | mm | 185 |
| Acoplamento de encaixe | mm | 11 |
| carga de falha mecânica | kn | 40 |
| Teste mecânico de rotina | kn | 20 |
| tensão suportável de frequência de potência úmida | kv | 25 |
| Tensão suportável de impulso de raio seco | kv | 50 |
| Tensão de perfuração por impulso | PU | 2.8 |
| tensão de perfuração de frequência de potência | kv | 90 |
| Tensão de influência de rádio | μv | 50 |
| Teste visual Corona | kv | 18/22 |
| tensão do arco elétrico de frequência de potência | o | 0,12s/20kA |
| Peso líquido por unidade | kg | 2.1 |
Aplicativo
Material
É feito principalmente de vidro temperado ou recozido. Esse vidro atua como material dielétrico, ou seja, impede a passagem de corrente elétrica.
Forma
Geralmente, consiste em unidades individuais em forma de disco ou de sino. Cada unidade possui uma tampa metálica na parte superior e um pino metálico na parte inferior, fixados ao corpo de vidro com cimento (geralmente cimento Portland).
Função
Sua principal função é isolar eletricamente o condutor de alta tensão (o fio da linha de energia) da estrutura de suporte aterrada (a torre ou poste de transmissão). Também suporta mecanicamente o peso do condutor.
