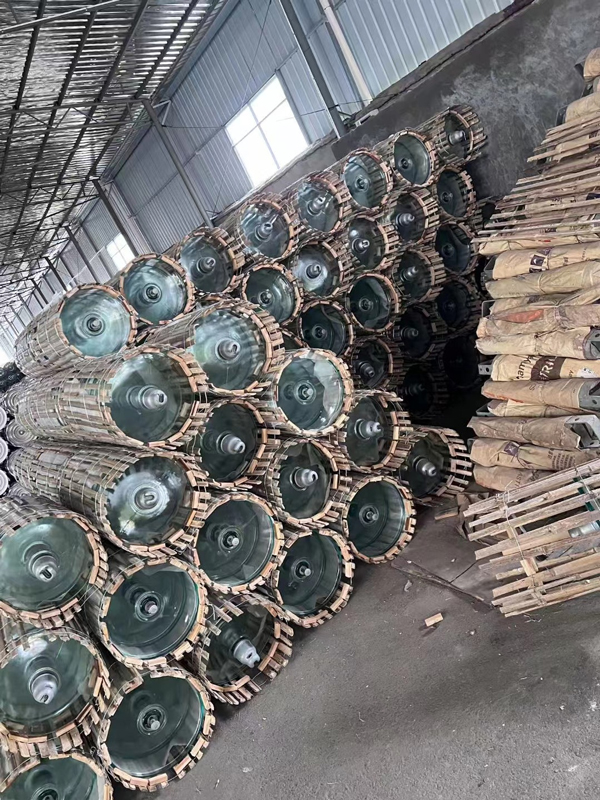

Isoladores de vidro
0102030405
Isolador de vidro de alta tensão
| Tipo IEC | Diâmetro D(mm) | Altura Hum) | Distância de rastejamento (mm) | Tamanho do acoplamento (mm) | Carga de falha mecânica (KN) | Teste mecânico de rotina (KN) | Tensão suportável de frequência de potência Seco (KV) | Tensão suportável de frequência de potência Molhado (KV) | Tensão suportável ao impulso de iluminação (KV) | Frequência mínima de potência Tensão de perfuração (KV) | Peso unitário (kg) |
| U40B | 178 | 110 | 185 | 11 | 40 | 20 | 40 | 20 | 50 | 130 | 2,5 |
| U70BL/146 | 255 | 146 | 320 | 16 | 70 | 35 | 80 | 45 | 100 | 130 | 3.6 |
| U70BS/127 | 255 | 127 | 320 | 16 | 70 | 35 | 85 | 50 | 100 | 130 | 3,5 |
| U100BL/146 | 255 | 146 | 320 | 16 | 100 | 50 | 80 | 45 | 100 | 130 | 4.0 |
| U100BS/127 | 255 | 127 | 320 | 16 | 100 | 50 | 85 | 50 | 100 | 130 | 4.0 |
| U120B/146 | 255 | 146 | 320 | 16 | 120 | 60 | 80 | 45 | 100 | 130 | 4.2 |
| U120BS/127 | 255 | 127 | 320 | 16 | 120 | 60 | 85 | 50 | 100 | 130 | 4.0 |
| U120BL/170 | 255 | 170 | 320 | 16 | 120 | 60 | 90 | 55 | 100 | 130 | 6,5 |
| U160BL/170 | 280 | 170 | 400 | 20 | 160 | 80 | 85 | 50 | 110 | 130 | 6.3 |
| U160B/155 | 280 | 155 | 450 | 20 | 160 | 80 | 85 | 50 | 110 | 130 | 6.3 |
| U160B/155 | 280 | 155 | 400 | 20 | 160 | 80 | 85 | 50 | 110 | 130 | 6.3 |
| U160BS/146 | 280 | 146 | 400 | 20 | 160 | 80 | 90 | 55 | 110 | 130 | 6,9 |
| U210B/170 | 280 | 170 | 400 | 20 | 210 | 105 | 90 | 55 | 110 | 130 | 6,9 |
| U240B/170 | 280 | 170 | 400 | 24 | 240 | 120 | 90 | 55 | 110 | 130 | 6,9 |
| U300B/195 | 320 | 195 | 485 | 24 | 300 | 150 | 95 | 60 | 110 | 130 | 10.6 |
